Comment installer des spots sur câble ou rails

Fixer-spots-sur-rails

Installer et brancher des spots sur des câbles ou des rails est une opération très simple. Les spots sur câbles donnent un aspect très chic à un intérieur tout en permettant de composer un éclairage personnalisé avec ses spots orientables.

Pourtant, bien souvent, les modes d’emploi ne sont pas suffisamment détaillés et explicites pour faciliter le montage. Voici donc, pas à pas, les étapes pour bien fixer des spots sur câble.

Un kit se compose de câble, de spots, de fixations et d’un transformateur qui va transformer le courant 230 Volts en 12 Volts. Le modèle utilisé coûte une centaine d’euros.

1- Choisissez l’emplacement de vos câbles

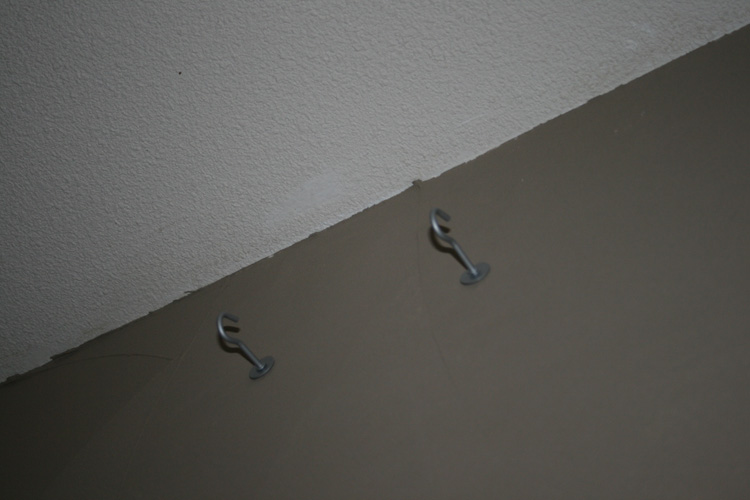

emplacement-cable-spots

Suivez les instructions du fabricant mais sachez qu’il est conseillé de laisser une quinzaine de cm entre le plafond et les câbles, 30 cm entre le câble et le mur, et enfin 16 cm entre les câbles (pour le modèle que nous avons choisi).

2- Installer les fixations

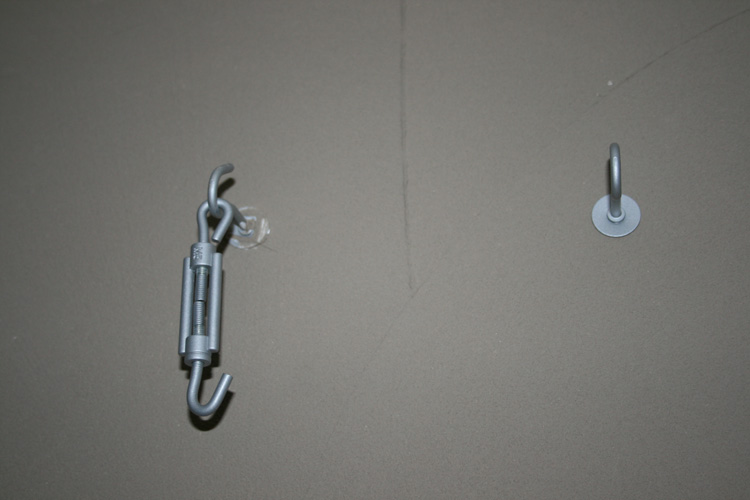

Fixations des câbles de spots sur câble

Percez et fixez les chevilles. Souvent, les fabricant prévoient des chevilles pour murs pleins. Si vous devez fixer dans du matériau creux type placo, utilisez des chevilles spéciales (voir l’article “Comment accrocher des objets sur un mur”). Insérez les éléments de fixation fournis (pitons, crochets, etc.).

3- Installer le transformateur

Le transformateur peut être fixé sur un mur ou sur le plafond. Nous avons ici choisi de le fixer à la place du précédent plafonnier situé au milieu de la pièce pour plus de simplicité dans les raccordements électriques et pour utiliser les chevilles déjà existantes dans le plafond. Si vous devez percer dans votre plafond, voici une petite astuce dans cet article.

Commencez par couper le courant sur votre panneau électrique.

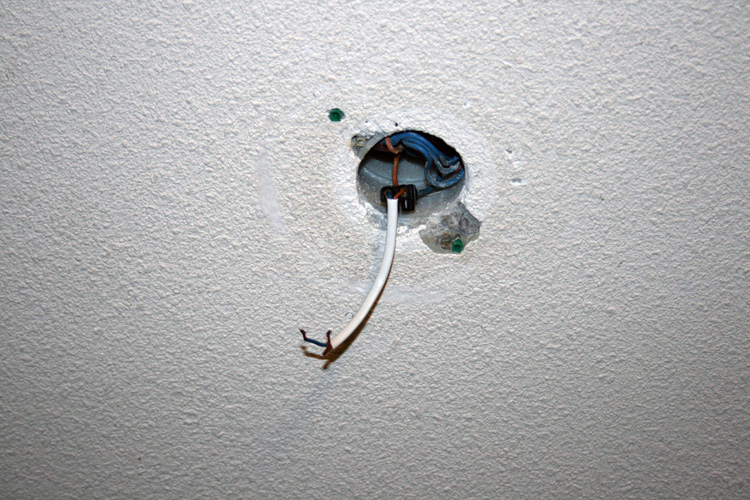

Plafonnier avant spots sur câble

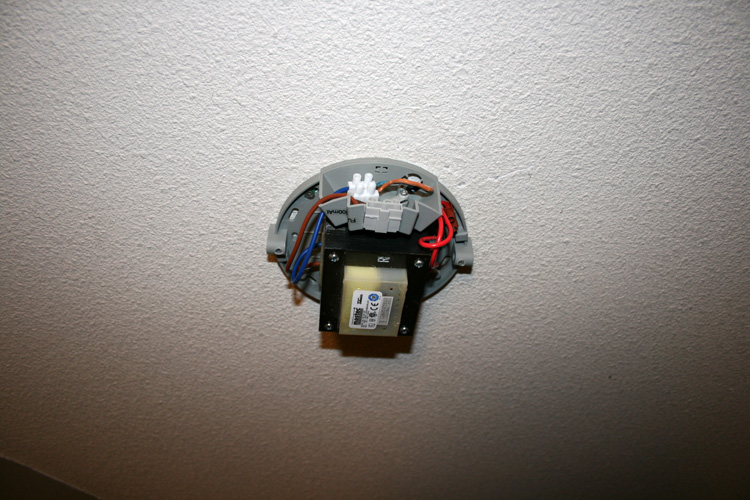

Retirez votre plafonnier et reliez vos câbles d’alimentation au domino du transformateur qui correspond à l’entrée du courant. Veillez à bien respecter la couleur des câbles (câbles bleus ensembles, même chose pour les câbles bruns). Ne fermez pas encore votre boîtier.

Fixer transfo pour spots sur câble

4- Installer les câbles

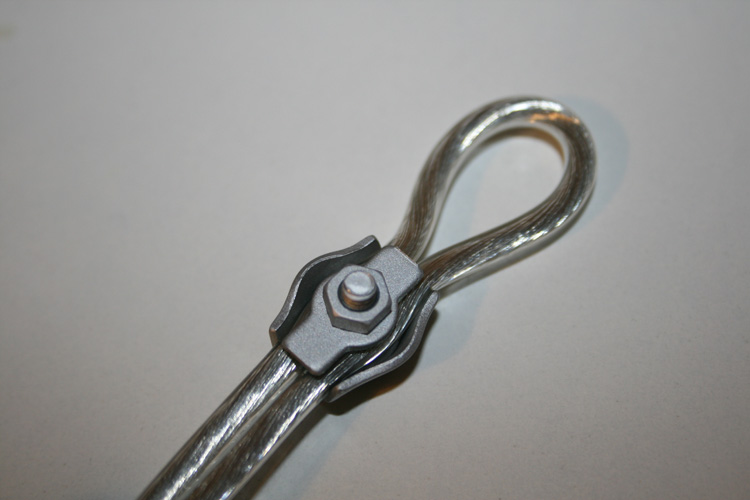

Votre transformateur fixé, vous pouvez tendre les câbles et les accrocher aux fixations réalisées à l’étape 2. Coupez la longueur nécessaire à l’aide dune pince coupante, accrochez et tendez-les bien. Conservez le câble restant, vous en aurez besoin pour les prochaines étapes.

5- Raccorder les câbles au transformateur

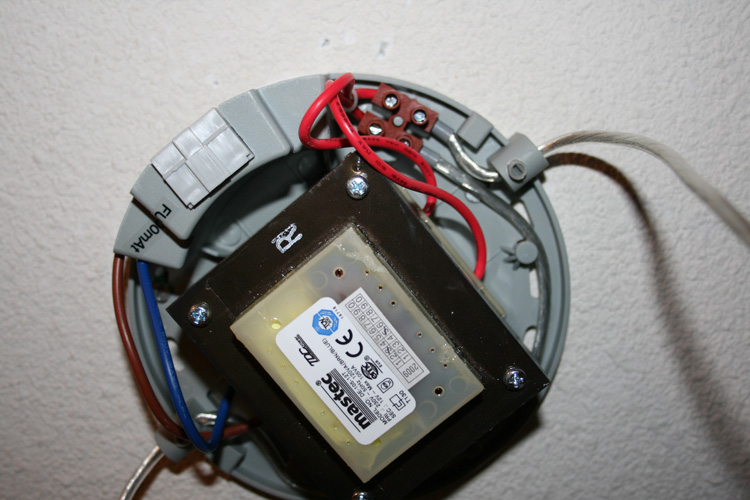

transformateur-spots-cables

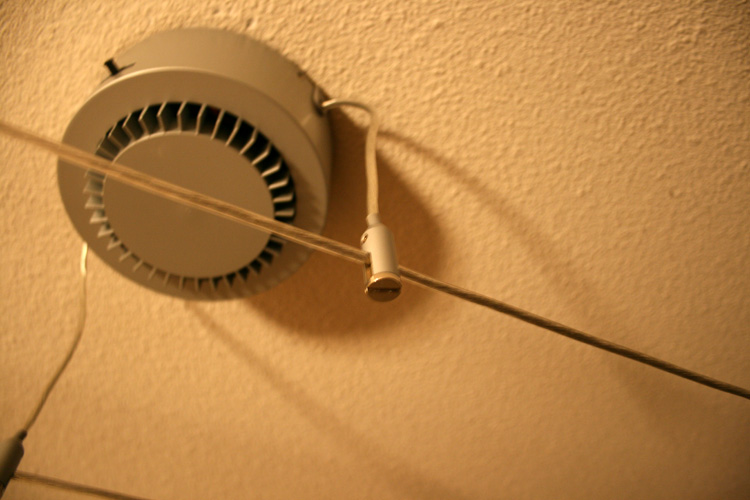

Vos deux câbles tendus ne sont actuellement pas connectés au transformateur qui va distribuer le courant et alimenter les spots. Coupez deux bouts de câble qui relieront le transformateur aux câbles tendus et dénudez-les à leur extrémité. Raccordez au domino de sortie du transformateur (suivez les indications du mode d’emploi. Ici, le domino de sortie est rouge) et les autres extrémités aux câbles tendus à l’aide des embouts prévus à cet effet. Fermez votre boîtier.

6- Installez les spots

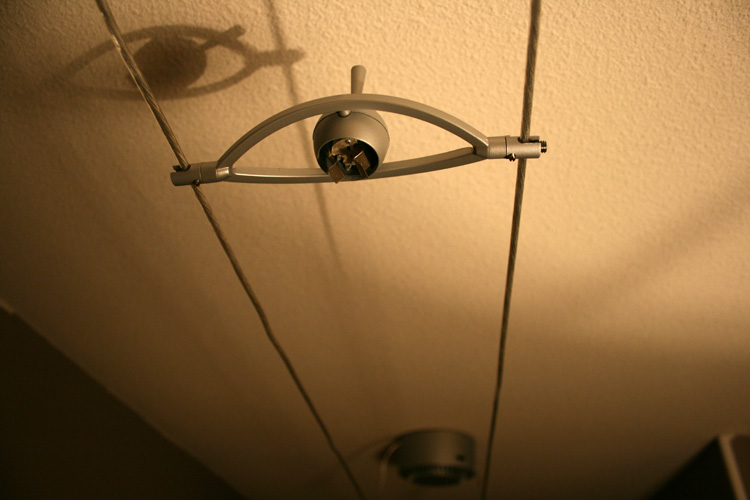

Choisissez la manière dont vous souhaitez répartir les spots sur les câbles et placez des repères (bouts de scotch par exemple). Pour cet exemple, nous avons choisi un espacement de 40 cm entre chaque spot. Le premier et le dernier spot sont distants de 70 cm par rapport aux extrémités des câbles. Glissez la structure du spot dans les câbles et vissez à fond pour que les vis pointues perforent le plastique entourant le câble et se connectent à l’alimentation. Vous n’avez plus qu’à remettre le courant.

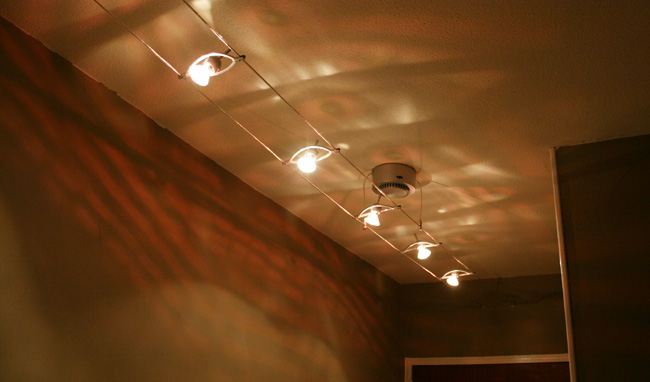

spots sur câble



12 Comments

  • […] Une pièce avec peu de lumière naturelle peut être éclaircie par une couleur plus claire, la création de lignes colorées qui orientent l’oeil vers un chemin et donne de la perspective à la pièces. Le recours à des sources de lumière disposées dans différents endroits de la pièce peut créer une ambiance très élégante et chaleureuse. Le recours à des spots sur câbles vous permettra de créer des zones plus ou moins illuminées (consultez notre article : Comment installer des spots sur câbles). […]

  • […] Côté luminaires, les spots sur câbles sont mis en avant comme élément déco incontournable. Vous pouvez d’ailleurs apercevoir le kit de spots sur câble utiliser dans notre article sur la pose d’un kit (lire l’article Comment installer des spots sur câble). […]

  • VAYSSIERE 7 août 2012

    bonjour

    je viens de lire votre article sur la pose de spot sur câble et j’ai une question :

    vous dites :”Suivez les instructions du fabricant mais sachez qu’il est conseillé de laisser une quinzaine de cm entre le plafond et les câbles, 30 cm entre le câble et le mur, et enfin 16 cm entre les câbles (pour le modèle que nous avons choisi).”

    comment vous faites pour laisser 30 cm entre le câble et le mur alors que les crochets sur fixes sur le mur?

    je souhaite en acheter un prochainement donc j’aimerais avoir une précision a ce sujet.

    merci beaucoup

    cordialement
    c vayssiere

  • Forumbrico 13 août 2012

    Si j’ai bien compris la question, il s’agit en fait de laisser au minimum 30 cm entre le cable et les murs (parallèles).
    Cela vous éclaire-t-il ??

  • LAURENCE 15 août 2012

    Bonjour,

    j’ai installé dans ma cuisine des spots sur cable tendu, je souhaiterais par contre mettre le transformateur dans le plafond (grenier), pouvons-nous le faire sans risque de surchauffe et risque d’incendie ? Faut-il isoler certains fils ? et comment procéder pour le branchement ?

    Merci de vos réponses

  • Corvisier 29 décembre 2015

    Bonjour,

    J’ai une amie qui a le meme transformateur dans sa maison. Il est HS. Elle vient de m’envoyer la photo. Elle correspond au transfo utilisé dans votre article. (Comment installer des spots sur câble ou rails).
    Elle est à 100 km de chez moi, si vous avez l’info pouvez vous me dire ou je peux trouver ce transfo.
    (en faisant un zoom sur le boitier ouvert je n’arriva pas à lire l’étiquette)
    Cordialement

  • Forumbrico 6 janvier 2016

    Bonjour,

    Désolé mais je ne me souviens plus du lieu d’achat. Peut-être Castorama ….

    Bonne journée

  • Zahnd 10 août 2016

    Bonjour, j’ai une question : comment procéder pour installer des spots sur câbles en ne partant pas à 90 degrés par rapport au mur ? Plutôt à 60 degrés environ et avec un renvoi d’angle pour repartir vers un autre mur … Merci . Pierre

  • vayssiere 11 août 2016

    bonjour, comme les cables sont tenus au début et a la fin vous pouvez donner l’angle que vous voulez, et repartir dans une autre direction après la première attache. le mieux serait de mettre une photo ou un schéma de ce que vous voulez faire.
    cordialement
    christine

  • Gilbert 22 août 2017

    Quel type de spot sur câbles afin de pouvoir être sur de la luminosité dans une vielle maison avec poutre et un salon de 40m2, actuellement 3 lampadaire halogènes donc 1500w au total et c’est à peine suffisant faut dire éclairage vers le haut. merci pour un “éclairage” avant de modifier mes installations.

    cordialement
    Gilbert.

  • Sylvie 7 décembre 2020

    Bonjour
    Je ne sais si ce forum est encore ouvert mais je tente ma question car je n’ai rien trouvé sur le net. Je veux installer dans mon salon des spots sur câble que j’ai achetés il y a bien longtemps et jamais posés. Vu la configuration de la pièce, j’aimerai poser mes câbles en travers de la pièce cad que les câbles ne seront pas perpendiculaires au mur. Au départ, à côté du transfo, l’angle sera de 16° et à l’arrivée, l’angle sera de 74°car fixer sur u mur perpendiculaire à l’arrivée du courant et où il y aura le transfo (je peux faire un petit dessin si nécessaire). Déjà je me pose la question si dans cette configuration, j’arriverai à tendre correctement ces câbles. Mais aussi, ils ne seront pas de la même longueur ; est ce que cela pose problème? A mon avis non mais bon j’hésite…. Je ne peux pas faire des changements d’angle avec fixation au plafond car je suis sous des combles et donc plafond incliné …Si ce n’est pas possible, j’ai d’autres solutions mais avec d’autres questions. Donc, ça viendra par le suite en fonction des réponses que j’aurai.
    Merci à tous de votre aide

  • Julien 7 décembre 2020

    Bonsoir ! On est encore là ! On a certainement un visiteur qui se fera un plaisir de vous répondre 🙂
